１．溶接 |
|
溶接は、SUS材で一般的に使用されるTIG溶接を行い、その施工性、溶接条件の確認を行いました。 シールドガスについては、Outokumpu社の推奨する、アルゴンー3%窒素混合ガスと、純アルゴンの２ケースで施工法試験を行い、どの程度の性能差が出るかを確認しました。 板厚、使用材料：LDX2101 4mm 溶接開先 |
|
|
開先角度については、テスト条件出しの過程で、溶融プール近傍の溶け込みがSUS304に比較して、若干悪いと思われたので、開先角度は一般開先条件より広い75°としました。 板厚、使用材料：LDX2101 3mm 溶接開先 |
|
|
溶接 溶接時の特徴としては、純アルゴンガスを使用した場合、通常のSUS304材の溶接に比べ、溶融プールの未溶接部への溶け込みが悪い傾向があります。これに起因して、裏波溶接には、充分に注意する必要があると思われます。 アルゴンー３％窒素混合ガスの場合は、上記の傾向は軽減され、ビード形成はしやすくなりました。 (写真をクリックすると拡大表示します。) |
|
 |
|

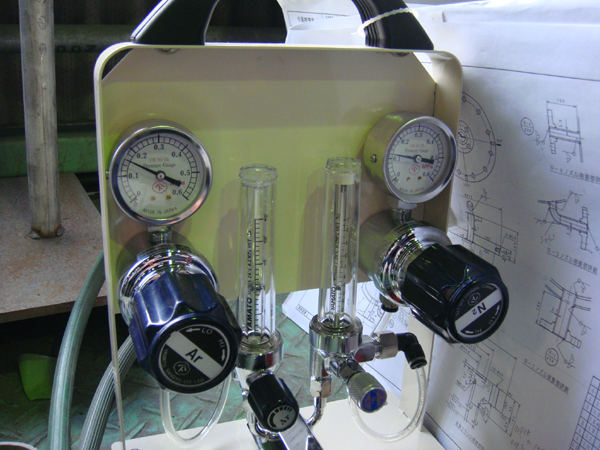

使用したガス混合器 |

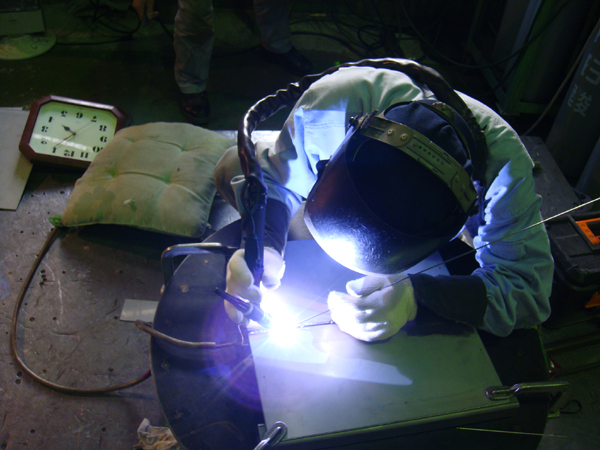

溶接状況 |
|
 |
|

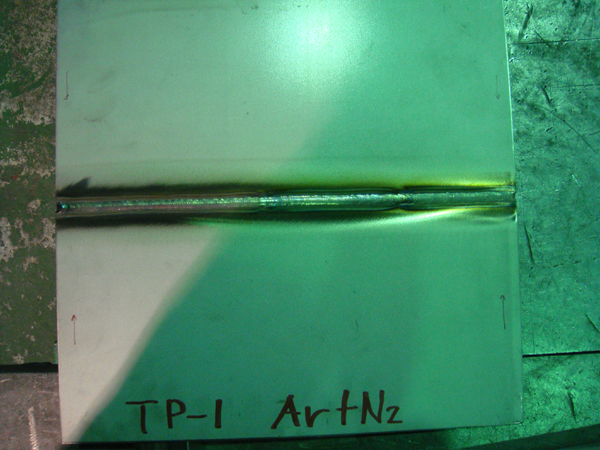

TP(表面) |

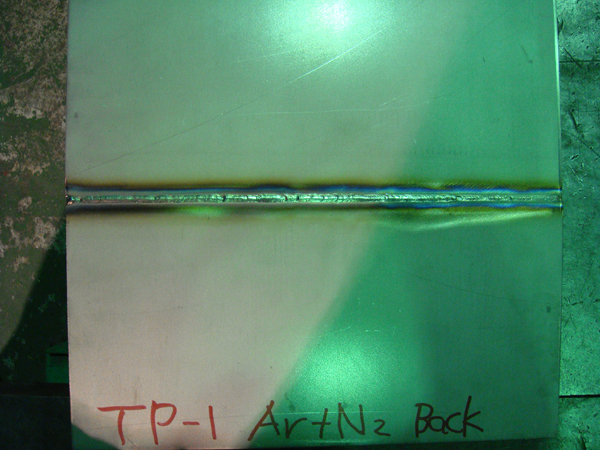

TP(裏面) |
| 溶接条件 |
| ４tテストピース | ３tテストピース | |||
| パス | 1 | 2 | 1 | 2 |
| 溶接方法 | T | T | T | T |
| 溶接材料 | LDX2101 | LDX2101 | No | LDX2101 |
| 径 (mmφ) | 2.4 | 2.4 | - | 2.4 |
| 電流極性 | DCSP | DCSP | DCSP | DCSP |
| 電流(A) | 90 | 110 | 70 | 90 |
| 電圧(V) | 11 | 12 | 10 | 11 | 溶接速度(cm/min) | 7 | 11.5 | 10 | 11 |
| シールドガス流量(l/min) | 12.5 | 12.5 | 12.5 | 12.5 |
| バックシールドガス流量(l/min) | 10 | 10 | 10 | 10 |
| パス間温度(℃) | 18 | 18 | 18 | 18 |
|
２．機械試験及び硬度試験 |
|
機械試験は継手引張り試験、表曲げ試験、裏曲げ試験及び硬度測定を行いました。 試験実施場所 ：住友金属テクノロジー株式会社 |
| 機械試験結果 |
| TP 種別 | 引張強さ(N/mm2) | 破断位置 | 曲げ試験 | |
| 溶着金属部 | 表曲げ | 裏曲げ | ||
| 4t Ar+3%N2-1(※1) | 730 | 溶着金属部 | 割れ無し | 割れ無し |
| 4t Ar+3%N2-2(※1) | 735 | 溶着金属部 | 割れ無し | 割れ無し |
| 4t Ar-1 | 717 | 溶着金属部 | 割れ無し | 割れ無し |
| 4t Ar-2 | 710 | 溶着金属部 | 割れ無し | 割れ無し |
| 3t Ar+3%N2-1(※1) | 751 | 溶着金属部 | 割れ無し | 割れ無し |
| 3t Ar+3%N2-2(※1) | 729 | 溶着金属部 | 割れ無し | 割れ無し |
| 3t Ar-1 | 725 | 溶着金属部 | 割れ無し | 割れ無し |
| 3t Ar-2 | 724 | 溶着金属部 | 割れ無し | 割れ無し |
| LDX2101 HOT ROLL PLATE (Min.) |
650 | - | - | - |
| LDX2101溶接棒 Typical Value |
730 | - | - | - |
| ※1：「N2」は「Nの2乗」を表す。 |
|
引張り試験結果より、Ar+3%N2(※1)ガスを使用した方が、若干引張り強さは強く、ほぼ、溶接棒カタログ値通りの結果を得られましたが、Ar100%の場合は3%程度引張り強さが低下する傾向が見られます。 しかしながら、母材メーカー最低値よりは高い値を得られていますので、Ar100%ガスによる溶接も可能と判断できます。 4tの溶接棒使用の場合の強度と、3tの溶接棒片側不使用の場合の引張強度は、若干溶接棒無しの場合の方が高いようですが、実用上の差異はほとんどないものと考えられます。 |
| ※1：「N2」は「Nの2乗」を表す。 |
| 硬度計測結果(MHV 500g) |
| TP 種別 | 計測位置 | 母材 | 熱影響部 | 溶着金属 | 熱影響部 | 母材 | ||||||||
| 1 | 2 | 3 | 1 | 2 | 1 | 2 | 3 | 1 | 2 | 1 | 2 | 3 | ||
| 4t Ar + 3%N2(※1) | 外面側 | 239 | 232 | 232 | 224 | 235 | 229 | 236 | 234 | 220 | 229 | 233 | 236 | 239 |
| 中央部 | 239 | 231 | 232 | 229 | 232 | 238 | 228 | 239 | 218 | 234 | 246 | 234 | 251 | |
| 裏面側 | 240 | 237 | 228 | 234 | 221 | 226 | 234 | 237 | 229 | 247 | 234 | 242 | 242 | |
| 4t Ar | 外面側 | 252 | 248 | 258 | 235 | 251 | 238 | 249 | 232 | 234 | 234 | 234 | 247 | 250 |
| 中央部 | 250 | 244 | 247 | 246 | 237 | 250 | 252 | 234 | 216 | 221 | 223 | 232 | 236 | |
| 裏面側 | 247 | 248 | 266 | 244 | 241 | 245 | 231 | 243 | 235 | 229 | 250 | 254 | 258 | |
| ※1：「N2」は「Nの2乗」を表す。 |
|
３．成分分析 |
|
学成分分析は、溶着金属部について、下記の7成分について行いました。 |
| TP 種別 | C | Si | Mn | Ni | Cr | Mo | N |
| 4t Ar+3%N2(※1) | 0.023 | 0.54 | 2.40 | 5.58 | 22.84 | 0.28 | 0.171 |
| 4t Ar | 0.022 | 0.62 | 1.19 | 5.50 | 22.61 | 0.28 | 0.123 |
| Outokumpu LDX2101 カタログ成分 |
0.03 | - | - | 1.50 | 21.50 | 0.30 | 0.22 |
| Avesta社溶接棒 カタログ成分 |
0.022 | 0.40 | 0.50 | 7.0 | 23.00 | ＜0.5 | 0.14 |
| ※1：「N2」は「Nの2乗」を表す。 |
|
アルゴン窒素混合ガス使用の場合と、純アルゴンガス使用の場合では、溶着金属中の窒素量に明確な違いが見られますので、化学分析と可能であれば、上記の溶融プールの流動性も考慮し、アルゴン窒素混合ガスを使用する方が望ましいと言えます。 |
|
４．総括 |
|
Outokumpu社リーンデュプレックスステンレスLDX2101材の溶接について、基礎的なテストを行った結果、溶接性そのものはそれほど困難なものではなく、合金成分特有の性質を理解すれば、充分に健全な溶接は可能な材料と思われます。 注意点としては、溶融金属の流動性が、ハイクローム・ニッケル系ステンレスと同様に一般のオーステナイトステンレス系材料に比べ悪い為、開先角度やルート間隔の設定に注意を払う必要が有りますが、それほど特殊な溶接では無いと思えます。 まさしく、”Not difficult but different”そのものと言えます。 |
|
